Çevirmeli akışlı titreşimli elek, küçük parçacıkların, ıslak ve yapışkan malzemelerin işlenmesi için tasarlanmış özel bir eleme ekipmanıdır. Özellikle ince, ıslak ve yapışkan ve kolayca tıkanan malzemelerin kuru olarak taranması için uygundur.
Tasarım prensibi, tek bir sürücünün çift titreşim üretmesidir; yani uyarıcı, temel titreşimi üretmek için sabit ekran çerçevesini çalıştırırken, rezonans yoluyla ek titreşim oluşturmak için yüzen ekran çerçevesini çalıştırır ve ikisi birbirine göre hareket eder.
Sabit çerçevenin ve yüzer çerçevenin çapraz kirişlerine monte edilen poliüretan elek plakaları, iki çerçevenin göreceli hareketi nedeniyle yüksek-frekanslı bir sıkma ve gevşetme hareketine maruz kalır ve bu nedenle elek delikleri bir "nefes alma" etkisi sergiler.
Bu salınım hareketi, malzemelere 50 g'a kadar bir ivme aktarabilir, malzeme katmanını etkili bir şekilde fırlatıp gevşetebilir, verimli eleme sağlayabilir ve elek deliklerinin tıkanmasını önlemek için kendi kendini-temizleme işlevine sahip olabilir.
Flip Flow Titreşimli Elek Nasıl Çalışır?
Ana titreşimli elek çerçevesi, uyarma kuvveti tarafından tahrik edilir ve temel titreşimi gerçekleştirir. Yüzer elek çerçevesi ve ana titreşimli elek çerçevesi, yaylarla bağlantı yoluyla rezonans durumu altında birbirine göre hareket eder. Poliüretan elek ağının bir ucu sabit kirişe, diğer ucu ise yüzer kirişe sabitlenir. Sabit kirişin ve yüzer kirişin göreceli hareketi, elek ağının sürekli olarak gerilmesine ve büzülmesine neden olur, bu da malzemeye çok yüksek bir ivme kazandırabilir, böylece malzemenin tamamen kaldırılmasına ve katmanlaştırılmasına olanak tanır.
Flip Akış Titreşimli Elek Yapısı

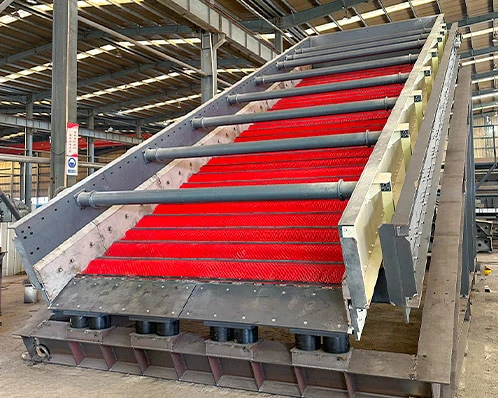

Döndürme akışlı titreşimli eleğin ana yapısı, tahrik cihazını, elek gövdesini (sabit çerçeve ve yüzer çerçeveden oluşur), titreşim uyarıcısını, son derece elastik poliüretan elek ağını, şok-emici yayı, kesme yayını vb. içerir.
Flip Akış Titreşimli ElekDetaylar
Flip Akış Titreşimli Elek Titreşim Uyarıcısı
Şirketimiz tarafından bağımsız olarak geliştirilen ve üretilen ZYQX serisi yüksek-verimli dişli şanzıman yağı-yağlanmış kutu-tipi titreşim uyarıcısını benimseyin;
Titreşim uyarıcısı, titreşim makineleri için özel olarak tasarlanmış ithal SKF büyük boşluklu rulmanlarla donatılmıştır;
Titreşim uyarıcısı, yağlama yağındaki demir tozlarını emmek için yüksek-hassas, ağır-işe uygun sarmal dişliler, sıçramalı yağlama ve manyetik bir tahliye tapası kullanır;
Titreşim uyarıcısındaki gaz ve ısı, mil ucundaki özel conta aracılığıyla serbestçe değiştirilebilir ve yağlama yağı dışarı sızmaz. Bu özel olarak tasarlanmış yapı, kömür tozunun veya diğer yabancı maddelerin titreşim uyarıcısına girmemesini sağlayabilir;
Titreşim uyarıcı eksantrik tekerleğinin eksantrik torku, ekipmanın malzemesinin farklı genlik gereksinimlerini karşılayacak şekilde ayarlanabilir.
Flip Akış Titreşimli ElekÖzellikler
01/ Yüksek Hızlanma
Titreşimli eleğin elek ağı, malzemeye maksimum 50g'lik bir ivme kazandırarak malzemenin tamamen gevşemesine ve elekten geçmesine olanak tanıyarak eleme işlemini tamamlayabilir.
02/ Güçlü{0}Engellemeyi Önleme Kapasitesi
Eleme işlemi sırasında elek ağı, sürekli esneme hareketi altında elastik deformasyona uğrayarak ıslak ve yapışkan malzemeleri elek yüzeyinden çıkarır. Kendi kendini-temizleme işlevine sahiptir ve eleme makinesinin işleme kapasitesini ve eleme verimliliğini önemli ölçüde artırır.
03/ Yüksek Tarama Verimliliği
Elenmesi zor malzemeler için, eleme verimliliği genellikle sıradan titreşimli eleklere göre %30'un üzerindedir ve bu, istenen parçacık boyutuna sahip ürünlerin daha etkili bir şekilde ayrılmasına olanak sağlar.
04/ Sorunsuz Çalışma
Elek ağı güçlü bir şekilde hareket etmesine rağmen elek kutusunun tamamının ana gövdesi neredeyse sabit kalır. Bu, temel veya zemin üzerinde çok az dinamik yük etkisine neden olur; bu da fabrika binasının üst katlarına kuruluma olanak sağlar ve aynı zamanda daha düşük çalışma gürültüsüne sahiptir.
05/ Engelleyici Malzeme Yok
Temiz kömür, kömür çamuru, kil, filtre keki, çamur ve evsel atık gibi yüksek oranda nem-içeren malzemeler için özel olarak tasarlanmıştır.
En İyi Fiyat İçin Bize Ulaşın
Gereksinimlerinizi gönderin ve teknik mühendislerimizden biriyle projeniz hakkında konuşun.
Flip Flow Titreşimli Elek Uygulamaları
Flip akışlı titreşimli elek, kömür, madencilik operasyonları, agrega üretimi, metalurji, ulaşım, enerji endüstrisinde, malzemelerin kuru ve ıslak taranmasına uygun olarak kullanılır.
|
Süreçler: |
||
|
Susuzlaştırma Eleme |
İnce Temizleme/Zayıflama |
|
|
Kuru Sınıflandırma |
Deşarj Taraması |
|
|
Islak Tarama |
İkincil Tarama |
|
|
İnce ıslak Tarama |
Üçüncül Tarama |
|
|
Malzeme: |
||
|
Kömür |
Kum |
Antrasit |
|
Kömür Kok |
Çakıl |
Küller |
|
Kömür Gangı |
Şeyl |
Bazalt |
|
Linyit |
Cüruf |
Gümbürtü |
|
Altın |
Alçı |
Kurtarılan Cam |
|
Bakır |
Elmas |
Karma İnşaat |
|
Boksit |
Nadir Toprak...... |
|
Ürününüzü Bulamıyor musunuz?
Eğer ürününüz burada listelenmiyorsa EXCT Flip Fow Eleklerin uygulamanız için doğru çözüm olup olmadığını öğrenmek için lütfen bizimle iletişime geçin.
Gerektiğinde ürün testi de talep edebileceğinizi unutmayın.
Sitede Flip Akışlı Titreşimli Elek
Kömür kimya endüstrisindeki uygulamalar : Tarama yarıçapının 12 mm olduğu kömür kimya endüstrisi gibi ultra-yüksek - kapasiteye sahip endüstriler için ince taramadaki teknik zorlukları çözer. Ultra-yüksek{-kapasiteli elemede malzemenin %90'ından fazlasının elek üzerinde tutulduğu durumlarda, Henan Yima Gazlaştırma ve Xinjiang Guanghui Yeni Enerji'de uygulanarak titreşimli ters akışlı titreşimli eleklerin başaramadığı eleme görevleri başarıyla çözüldü.
Kömür endüstrisindeki uygulamalar: İnce, nemli ve yapışkan kömür parçacıklarının elenmesindeki teknik zorlukları çözer. 3 mm kadar küçük bir tarama aralığı ile State Energy Group'un Wanli No.1 Madeni ve Lijiahao Kömür Madeninde uygulanmıştır. Bu ekipman, yapışkan ve ince kömür parçacıklarını işleyebilme kapasitesine sahip olup, yüksek bir tarama verimliliği ve-sonrası tarama ekipmanının eşleşemeyeceği bir hassasiyet sunar.
Diğer endüstriyel uygulamalar: Agrega ve demir dışı metaller gibi endüstrilerde, özellikle de agrega endüstrisinde, 3 - 5mm nemli ve yapışkan malzemelerin taranması hâlâ bir zorluk olmaya devam etmektedir. Mekanik çevirmeli akışlı titreşimli elek uygulaması bu endüstri sorununu çözecek ve gelişimini teşvik edecektir.
Gereksinimlerinizi gönderin ve teknik mühendislerimizden biriyle projeniz hakkında konuşun.
En Uygun Ürün Çözümünü ve Teklifini Ücretsiz Alın!!!
Genel Teknik Özellikler
EXCT çevirme akışlı titreşimli elek, en iyi konfigürasyonu sağlamak ve tüm gereksinimlerinizi karşılamak üzere her uygulama malzemesi için özelleştirilmiştir. Daha fazla konfigürasyon için lütfen teknik mühendislerimizle iletişime geçin.
|
Modeli |
Ekran Özelliği G*L (m) |
Ekran Alanı (㎡) |
Örgü boyutu (mm) |
Scre Eğim Açısıtr Yüzey ( derece ) |
BeslemekSboyut (mm) |
Güç (KW) |
TaşımaCkapasite (t/h ) |
|
MFF2.0-6.30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
80'den küçük veya eşit |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Üst ekran 14－30 Alt ekran 3－13 |
20－30 |
80'den küçük veya eşit |
37 |
350－650 |
|
MFF2.2-7.56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
80'den küçük veya eşit |
37 |
250－500 |
|
2MFF2.2-7.56 |
2.2×7.56 |
33.2 |
Üst ekran 14－30 Alt ekran 3－13 |
20－30 |
80'den küçük veya eşit |
45 |
450－750 |
|
MFF2.2-8.82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
80'den küçük veya eşit |
37 |
250－600 |
|
2MFF2.2-8.82 |
2.2×8.82 |
38.8 |
Üst ekran 14－30 Alt ekran 3－13 |
20－30 |
80'den küçük veya eşit |
45 |
500－900 |
|
MFF2.6-8.82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
100'den küçük veya 100'e eşit |
37 |
350－750 |
|
2MFF2.6-8.82 |
2.6×8.82 |
45.8 |
Üst ekran 14－30 Alt ekran 3－13 |
20－30 |
100'den küçük veya 100'e eşit |
45 |
650－1100 |
|
MFF3.0-8.82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
100'den küçük veya 100'e eşit |
45 |
400－950 |
|
2MFF3.0-8.82 |
3.0X8.82 |
52.8 |
Üst ekran 14－30 Alt ekran 3－13 |
20－30 |
100'den küçük veya 100'e eşit |
75 |
800－1400 |
