Dikey kovalı konveyörümüz, granüler malzemeleri (toz, granüler ve küçük blok-şekilli) sürekli ve dikey olarak kaldırmak için dairesel bir çekiş bileşeni (kayış veya zincir gibi) üzerine eşit şekilde sabitlenmiş bir dizi kova kullanan mekanik bir cihazdır. Büyük taşıma kapasitesi, yüksek kaldırma yüksekliği, istikrarlı ve güvenilir çalışma, uzun servis ömrü gibi önemli avantajlara sahiptir. Ekipmanlarımız kömür, çimento, taş, kum, kil, cevher vb. gibi-aşındırıcı olmayan ve az-aşındırıcı malzemelerin aşınma olmadan taşınması için uygundur.Kovalı ElevatörDairesel bir zincir olup, daha yüksek sıcaklıktaki malzemelerin (malzeme sıcaklığı 250 dereceyi aşmayan) taşınmasına olanak sağlar ve maksimum taşıma yüksekliği 40 metreden 80 metreye kadar ulaşabilir.
Dikey Kovalı Konveyör Yaygın Modeller
Tahıl endüstrisinde farklı çekiş bileşenlerine bağlı olarak yaygın modeller temel olarak şunları içerir:
- TD/TDG serisi (bant tipi):Çekiş bileşeni olarak lastik kayışlar kullanır. Düzgün çalışma, düşük gürültü ve büyük taşıma kapasitesi ile karakterize edilir. Tahıl ve yem endüstrilerinde en sık kullanılan modellerden biridir. TDG serisi, özellikle tahıl taşıma özellikleri için TD tipine göre geliştirilmiştir. Genellikle entegre gerilmiş kovalar ve güçlü-tipte çekiş kayışları kullanılır.
- TH serisi (zincir tipi):Çekiş bileşeni olarak dairesel zincirler kullanır. Büyük kaldırma yüksekliği olan durumlar ve belirli aşındırıcılığa sahip malzemeler için uygundur. Yüksek yapısal mukavemete ve uzun servis ömrüne sahiptir.
- NE serisi (plaka zincir tipi):Yüksek-dayanımlı plaka zincirleri kullanır. Ağır-iş asansörlerine aittir ve büyük taşıma kapasitesi, biraz daha yüksek malzeme sıcaklığı (250 dereceye kadar) veya belirli aşındırıcılığın olduğu durumlar için uygundur.
Dikey Kovalı Konveyör Çalışma Prensibi
Dikey kovalı konveyörümüz bir çalışma bölümü (kepçe ve çekiş kayışı), tahrik makaralı bir üst bölüm, gergi makaralı bir alt bölüm, bir orta kasa, bir tahrik ünitesi ve bir geri döndürmez kilit freninden oluşur.
Prensibi, kovanın alt depodan malzemeyi alıp konveyör bant veya zincirle yukarıya kaldırması, üst makara üzerinden geçirmesi, aşağı doğru çevirmesi ve ardından malzemeyi alıcı oluğa dökmesidir.
Kayışla-tahrikliBantlı Kovalı ElevatörlerTipik olarak alt veya üst tahrik silindirlerine ve üst ve alt avara silindirlerine monte edilen lastik kayışlar kullanılır. Zincir-tahrikliZincir Kovalı ElevatörlerGenellikle üstte veya altta bir çift tahrik dişlisi ve altta veya üstte bir çift avara dişlisi bulunan iki paralel tahrik zinciri bulunur.
Dikey Kovalı KonveyörDetaylar
Bant Tipi Kovalı Elevatör
Zincirli Tip Kovalı Elevatör
Dikey Kovalı KonveyörAvantajları
Yüksek Taşıma Verimliliği
İçeri akışlı besleme, tahrikli boşaltma ve yüksek-kapasiteli kova düzenlemesinin kullanılmasıyla, malzeme kaldırma işlemi neredeyse hiç geri akış veya kazma olayı olmaksızın sorunsuz bir şekilde gerçekleşir. Etkili güç yüksektir ve sürüş gücü nispeten küçüktür, bu da enerji maliyetlerinden tasarruf etmenize yardımcı olur.
Geniş Kaldırma Aralığı
Çeşitli malzemelere uyarlanabilir ve kaldırma yüksekliği ihtiyaçlarınıza göre tasarlanabilir. Maksimum yükseklik 40 ila 80 metreye ulaşabilir ve farklı proses düzeni gereksinimlerinizi mükemmel şekilde karşılar.
Güvenilir Çalışma
Gelişmiş tasarım, ekipmanın sorunsuz ve güvenilir çalışmasını sağlar. Yüksek-mukavemetli çekiş kayışları/zincirleri ve aşınmaya-dirençli kafa tekerleği kauçuğuyla donatılmıştır ve besleme yöntemi, malzeme ile makine arasındaki sıkışmayı ve çarpışmayı azaltarak aşınmayı azaltır. Ekipman uzun süre hatasız çalışır.
Çevre Dostu
Tamamen kapalı kasa, tozun kaçmasını etkili bir şekilde önleyebilir, çevre kirliliğini azaltabilir ve fabrikanızın çevre koruma gereksinimlerini tam olarak karşılayabilir.
Güçlü Güvenlik
İhtiyaçlarınıza göre, kaçak alarmı, kuyruk tekerleği hız ölçümü, ters cihaz (makine durduğunda malzemenin geri akışını önlemek için) ve patlamaya- dayanıklı açıklık gibi çeşitli güvenlik cihazları donatılabilir. Ekipmanınızın güvenli çalışması için kapsamlı koruma sağlar.
Kolay Bakım
Tahrik cihazı, kompakt bir yapıya sahip, sert dişli bir redüksiyon dişlisi doğrudan bağlantısı kullanır; gerdirme cihazı (dişli-kremayer tipi gibi) ayarlamaya uygundur; bazı tasarımlar iki-yönlü beslemeyi destekleyerek süreç düzeninizi daha esnek hale getirir ve daha sonraki bakımı daha kolay hale getirir.
Dikey Kovalı Konveyör Paketleme ve Teslimat
Dikey Kovalı Konveyör Uygulamaları
|
Seri / Model |
Çekiş Bileşeni |
Temel Özellikler ve Uygun Senaryolar |
Tipik Uygulama Endüstrileri |
|
TD / TDG Serisi |
Kauçuk Kemer |
En yaygın. Basit yapı, düzgün ve sessiz çalışma. Kaldırmaya uyguntoz halinde, taneli ve küçük yumruAşındırıcılığı olmayan veya düşük aşındırıcılığa sahip malzemeler.TDGÇin'de özellikle tahıl işlemede yaygın olarak kullanılan bir modeldir. |
Tahıl ve Yağ, Yem, Nişasta, Un, Kimyasal Hammaddeler vb. |
|
TH / NE Serisi |
Yuvarlak Bağlantı Zinciri |
Kullanırdövme dairesel zinciryüksek mukavemet için veısı direnci(malzeme sıcaklığı 250 dereceye kadar). Daha ağır, orta derecede aşındırıcı veya yüksek- sıcaklıktaki malzemeler için uygundur. |
Çimento, Madencilik (Cevher, Kömür), Gübre, Metalurji, Enerji Üretimi vb. |
Gerçek değer, gerçek ulaşım problemlerinizi çözmede yatmaktadır. Yukarıdaki senaryolar ihtiyaçlarınızı tam olarak karşılamıyorsa, bu tam olarak-derinlemesine işbirliğimizin başlangıcıdır. Lütfen bizimle iletişime geçin ve özel zorluklarınızı verimli ve güvenilir bir ulaşım sistemine dönüştürmemize izin verin.
Dikey Kovalı KonveyörVakalar
Tahıl kovası asansörü, tahıl işleme ve depolama endüstrisindeki çekirdek taşıma ekipmanıdır. Tipik uygulamaları şunları içerir:

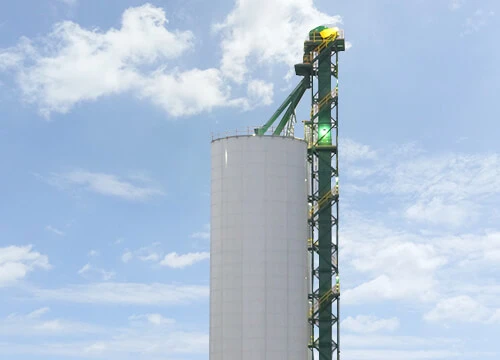

Tahıl Depolama:tahıl depolarında, hasat edilen tahıllar depolama için boşaltma çukurundan uzun silolara veya depo- tarzı silolara kaldırılır.
Tahıl İşleme:Un değirmenlerinde, pirinç işleme tesislerinde ve yem değirmenlerinde temizleme, öğütme, eleme, karıştırma ve paketleme gibi çeşitli prosesleri birbirine bağlayarak dikey malzeme transferini sağlamak için kullanılır.
Petrol ve Tahıl İşleme:Yağ fabrikalarında ve tahılın derin işleme işletmelerinde, yağ- içeren mahsülleri, bitmiş küspeyi vb. malzemeleri taşımak için kullanılır.
Gıda ve Yardımcı Malzemeler:Gıda hammaddelerinin veya şeker, tuz, nişasta, katkı maddeleri vb. yardımcı maddelerin taşınmasında kullanılır.
Neden Bizi Seçmelisiniz:
EXCT, açık-ocak madenciliği (kömür endüstrisi, petrollü şeyl vb.), kırma ve eleme üretim sistemi, EPC genel sözleşme inşaatı ve üretim ve işletme hizmetlerinin yanı sıra büyük kırma ekipmanı, eleme ekipmanı, taşıma ekipmanı, besleme ekipmanı, çevre koruma ekipmanı ve diğer özel ekipman araştırma ve geliştirme, üretim, satış ve servis hizmetlerini modern yüksek-teknolojili işletmelerden biri olarak taahhüt eder.
60'tan fazla ulusal patentimiz var ve il ve bakanlık bilimsel başarı sertifikaları aldık. Temel ürünlerimiz, önde gelen uluslararası standartları karşılayan performans ölçümlerine ulaşmış ve çok sayıda ulusal ve bölgesel teknoloji ödülü kazanmıştır.
Operasyonel güvenilirliği, verimliliği ve hassasiyeti artıran gelişmiş süreç teknolojisi aracılığıyla küresel madencilik müşterileri için değer yaratıyoruz. Gelişmiş ekipmanlardan ve derin endüstri bilgisinden yararlanarak malzeme kırma, eleme, taşıma, toz giderme, depolama ve otomasyon sistemlerinde yenilikler yapıyoruz. Hizmet sistemimiz, mühendislik danışmanlığı ve şema tasarımından ekipman üretimi, kurulum, devreye alma, yedek parça tedariği ve operasyonel desteğe kadar -proje yaşam döngüsü boyunca-tek durakta profesyonel destek sunar.
Gelişen küresel ekonomik trendlere uygun olarak, teknoloji ve hizmet yeniliğine odaklanan uluslararası bir varlık inşa ediyoruz. Uluslararası pazardaki rekabet gücümüzü güçlendirmek için çok yönlü yetenekler ve deneyimli hizmet ekipleri yetiştiriyor, ulusal endüstrilerin dünya çapında ilerlemesini destekleyen yüksek-değere sahip çözümler sunuyoruz.
Dikey Kovalı Konveyör Özellikleri:
|
Modeli |
TDG250 |
TDG315 |
TDG400 |
TDG500 |
TDG630 |
TDG800 |
TDG1000 |
TDG1250 |
TDG1600 |
|
|
Kapasite(m3/saat) |
72 |
101 |
158 |
220 |
348 |
492 |
788 |
1220 |
1541 |
|
|
Kova |
Hacim(L) |
6.5 |
10 |
16 |
25 |
40 |
64 |
102 |
161 |
255 |
|
Adım(Mm) |
325 |
360 |
420 |
460 |
520 |
580 |
650 |
720 |
820 |
|
|
Bant ve Kova Ağırlığı(Kg/m) |
33 |
33.2 |
42.2 |
62.3 |
78.53 |
106 |
145 |
155.5 |
223 |
|
|
Hız (m/s) |
1.34 |
1.34 |
1.5 |
1.5 |
1.68 |
1.65 |
1.86 |
1.86 |
1.836 |
|
|
Maksimum Kaldırma Yüksekliği (m) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
