Zincirli Apron Konveyörümüz, güvenilirliğin kritik olduğu zorlu ortamlar için güvenilir malzeme taşıma olanağı sunar. Sürekli çalışma için tasarlanan bu makine, büyük topakları ve aşındırıcı cevherleri kolaylıkla taşıyabilir, tıkanmaları önleyebilir ve aşağı yöndeki ekipmanlara istikrarlı akış sağlayabilir. Sağlam yapısı ve aşınmaya{{2} dirençli plakaları güvenilir performans sağlarken, basitleştirilmiş bakım da zaman içinde işletme maliyetlerini azaltır. Hem dayanıklılığa hem de kullanışlılığa odaklanan tasarımıyla kömür, çimento ve agrega gibi endüstrilerin tercih ettiği seçimdir.

Zincirli Apron Konveyör Nasıl Çalışır?

Zincir Apronlu Konveyör, tahrik tekerleği cihazı, kuyruk tekerleği gerdirme cihazı, pan- zincir cihazı ve iletim cihazından oluşur.

Kafa dişlisi tahrik edildikten sonra, tava- zinciri cihazındaki çekiş zinciri, tüm tavaları uzunlamasına merkez-çizgisi boyunca hareket edecek şekilde tahrik etmek için dişliyle birleşir ve silindir, çerçeveye sabitlenmiş ray boyunca hareket ederek işi tamamlar.

Zincirli Apron Konveyörün çalışması sırasında çekiş parçası olarak yüksek-buldozer kalıbı-dövme zincir kullanılır. İki sıra zincirin her bir bağlantısında, ağır yapının üst üste binen olukları, malzemeleri taşıyabilen sürekli bir taşıma hattı oluşturacak şekilde birleştirilir. Kuyruk hunisinden boşaltılan malzeme, sürekli ve eşit besleme için taşıma hattı boyunca gövdenin ön kısmına taşınır.

Zincir Apron KonveyörDetaylar

Sürücü Cihazı

Tahrik cihazı, hassas konveyör hızı kontrolü ve aşırı yük koruması sağlamak için yazılımı elektronik ve mekanik sistemlerle entegre eden bir AC değişken frekanslı tahrik sistemi kullanır.
Tahrik cihazının ana bileşenleri, yüksek verimlilik, düşük gürültü, düşük titreşim ve diğer özelliklerle istikrarlı ve sürekli kinetik enerji çıkışı sağlamak için Siemens, ABB, Sew, Flender ve diğer-bilinen yerli ve yabancı motor ve dişli markalarını seçebilir.

Dişli

Büyük boyutlu ön tahrik miline kamalanmış ağır çelik göbeklere cıvatalanmış dökme manganez parçalı dişliler.
Segment dişliler, besleyicinin diğer parçalarının sökülmesine veya sökülmesine gerek kalmadan çok kısa sürede değiştirilebilir.

Tavalar

Zincir Apron Konveyörünün geri kalanını rahatsız etmeden, yerinde ayrı ayrı değiştirilebilen, yüksek mukavemetli cıvata ve somunlarla zincire cıvatalanan tavalar.
Farklı çalışma koşullarına göre, Zincirli Apron Konveyör, ağır hizmet tipi manganez çeliği veya yüksek yük ve yüksek darbe koşullarına sahip malzemeler için uygun olan nervürlü takviyeli kaynaklı yapıyı seçebilir.

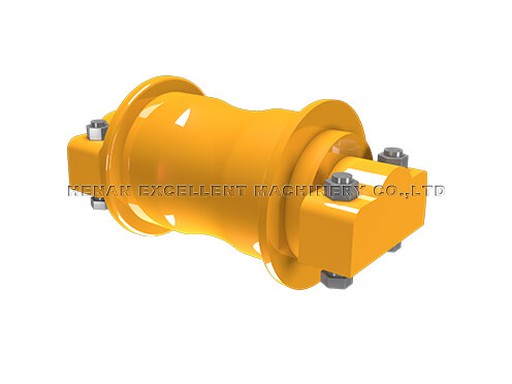

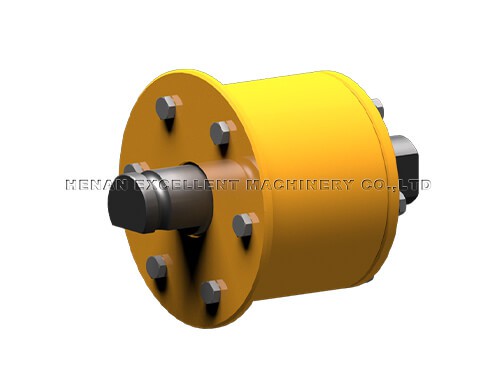

Silindirler

Silindirler, ana besleyici çerçevesine monte edilmiş, sızdırmaz ve ömür boyu yağlamalı yataklara sahip standart traktör silindirleri olarak tasarlanmıştır. Makaralar, zincir tertibatına yeterli desteği sağlayacak şekilde uygun aralıklarla yerleştirilmiştir.
Silindirlerde müşteri ihtiyaçlarına göre Caterpillar, Komatsu, Shantui gibi dünyaca ünlü markalar kullanılabilmektedir.

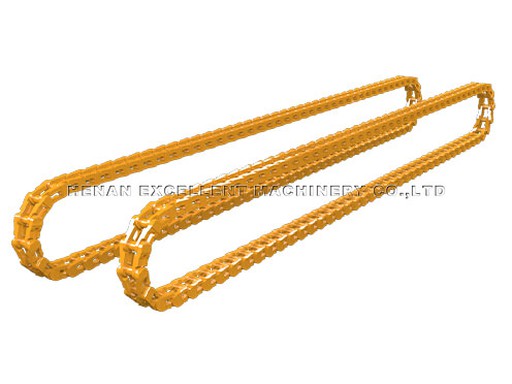

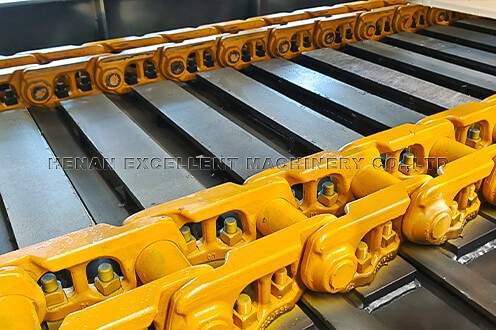

Zincirler

Zincir, küçük adım hatası, düzgün hareket, yüksek mukavemet, büyük çekme kuvveti ile karakterize edilen, kullanıma hazır bir dozer zinciri (Palet zinciri) kullanır ve zincir, kendi kendini-yağlayan bir cihaza ve bir sızdırmazlık cihazına sahiptir. Şaft, çekiş zincirinin sağlamlığını ve darbe direncini artıran, iyi aşınma direncine sahip ve uzun ömürlü olan sertleştirilmiş çelikten yapılmıştır.

Kuyruk Germe Cihazı

Germe cihazı, zincir gerginliğinin orta düzeyde olmasını ve sorunsuz çalışmasını sağlamak için zincirin yatay konumunu sıkmak ve ayarlamak için kullanılır. Tavalar aniden malzemeye çarptığında kompozit yay, tavaları ve diğer bileşenleri hasardan korumak için tampon görevi görebilir.

Zincir Apron KonveyörÖzellikler

01/ Ağır-İş Yükü Tasarımı

Özellikle büyük ve yüksek{0}yoğunluklu malzemelerin taşınması için tasarlanan plaka besleyici, aşırı ağır-yük koşullarında bile istikrarlı çalışmayı sürdürür. Güçlendirilmiş yapısı, darbelere ve deformasyonlara etkili bir şekilde direnç göstererek, damperli kamyonlar gibi yüksek-darbeli senaryolarda sapma veya sarsıntı olmamasını sağlar ve sürekli ve güvenilir beslemeyi garanti eder.

02/ Verimli Enerji-Verimli Sürüş

İsteğe bağlı olarak değişken frekanslı hız kontrol cihazı donatılabilir. Besleme hızını gerçek üretim gereksinimlerine göre hassas bir şekilde kontrol ederek enerji israfını önler. Enerji-tasarrufu sağlayan tahrik sistemi, istikrarlı bir çıkış sağlarken genel güç tüketimini de etkili bir şekilde azaltarak yeşil üretime katkıda bulunur.

03/ Aşınmaya-dayanıklı Zincir Sistemi

Bu sistem, yüksek gerilme mukavemeti ve mükemmel aşınma direncine sahip, esneme ve kırılma riskini etkili bir şekilde azaltan, endüstriyel-sınıf ağır-iş zincirleri kullanır. Zincirler tahrik sistemiyle tam olarak eşleşerek düşük gürültü ve düzgün çalışma sağlar ve ekipmanın servis ömrünü önemli ölçüde uzatır.

04/ Düşük Dökülme Sızdırmazlık Yapısı

Yan bölmeler ve sızdırmaz disk plakalarıyla donatılmış olup, malzeme dökülmesini ve israfı etkili bir şekilde azaltır. Çalışma ortamını temiz tutmanın yanı sıra temizlik maliyetlerini ve malzeme kayıplarını da azaltır. Özellikle tozlu veya yüksek-değerli malzeme senaryolarının işlenmesi için uygundur.

05/ Modüler Bileşenler

Makinenin tamamı modüler bir tasarıma sahiptir. Plaka ve zincir dişlisi gibi önemli bileşenler hızlı bir şekilde sökülebilir, değiştirilebilir ve yeniden monte edilebilir, bu da arıza süresini önemli ölçüde azaltır. Modüler yapı aynı zamanda taşımayı ve sahada montajı- da kolaylaştırarak farklı sahaların farklı yerleşim gereksinimlerini karşılar.

06/ Güçlü Çevresel Uyumluluk
Yeraltı madenlerinde,{0}açık ocaklarda veya çimento fabrikalarında olsun, plaka besleyici yüksek sıcaklık, toz ve nem gibi zorlu ortamlarda istikrarlı bir şekilde çalışabilir. Genel olarak toza-ve darbeye-dayanıklı tasarım, ekipmanın dayanıklılığını sağlar ve aşağı yöndeki kırma ve eleme ekipmanının ömrünü uzatır.

Gereksinimlerinizi gönderin ve teknik mühendislerimizden biriyle projeniz hakkında konuşun.

En İyi Fiyat İçin Bize Ulaşın

Zincir Apron KonveyörBroşür İndir

Zincir Apron Konveyör Uygulaması

Kırıcı Besleme

Bir makine, çimento, demir cevheri, kum, kömür, kireç taşı, gübre vb. gibi tüm malzemeleri kapsar. 1.500 mm'ye kadar olan her boyuttaki malzemenin boşaltılması, çok çeşitli aşındırıcı malzemeler için uygundur; her ünite-kırıcıya uyacak şekilde özel olarak üretilmiştir.

Vagon Boşaltma

Maden malzemesini doğrudan damperli kamyonlardan alın, birden fazla kamyonun aynı anda boşaltılması, diğer taşıma ekipmanlarıyla birlikte boşaltmaya uygun, yüksek darbe yükü direnci.

Hazne Boşaltma

3.000 mm'ye kadar genişliğe sahip tava, büyük blok malzemeler için uygundur, son derece yapışkan malzemeler için dikey veya negatif açılı duvarlar, daha iyi temizlik için makul tava şekli tasarımı.

Stok Sahası Boşaltımı

Seri halinde birkaç Kısa Zincirli Apron Konveyör, malzeme stokunun yüksekliğinde sınırsızdır, ağır hizmet tasarımı güvenilir malzeme çıkarılmasını sağlar

Uygulama Malzemeleri

- Madencilik

- Kola

- Bakır Cevheri

- Aşırı Yük

- Potas

- Toplama

- Kil

- Demir Cevheri

- Kum

- Gang

- Çimento

- Klinker

- Altın Cevheri

- Çakıl

- Uranyum Cevheri

- Kömür

- Alçıtaşı

- Gümüş Cevheri

- Nikel

- Yağlı Şeyl

- Linyit

- Kireçtaşı

- Boksit

- Kimberlit

- Kuvarsit

Üretim Tesisleri

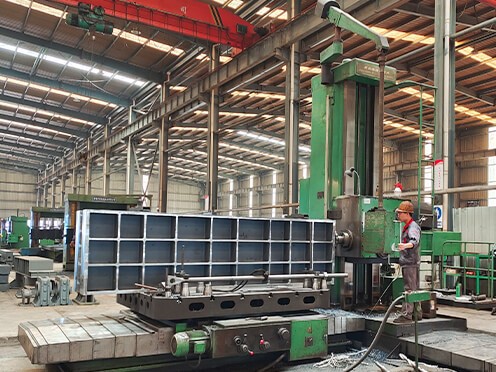

Yüksek kaliteli mekanik ürünler, mükemmel takım ekipmanlarına sahip olmalıdır. Doğruluğunu sağlamak ve büyük siparişlerin ihtiyaçlarını karşılamak için. Henan Excellent Machinery Co.,Ltd, Beş-Portal İşleme-merkezi, CNC Delme ve Freze İşleme Merkezi, Dikey İşleme Merkezi, Dikey CNC İşleme Merkezi, Portal İşleme Merkezi, Lazer Kesim Makinesi, Lazer Boru Kesme Makinesi, Kaynak Robotu İş İstasyonu, Uzatma Torna Tezgahı, CNC Yatay İşleme Merkezi vb. dahil olmak üzere 140 set profesyonel ekipmana sahiptir. Çevresel Püskürtme Odası ve Isıtma dahil olmak üzere gelişmiş işleme ve üretim ekipmanları Trea ekipmanı ve ultra geniş Yüzey Isıl İşlemi.

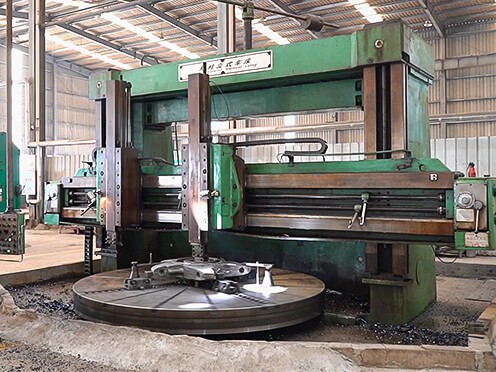

Beş-eksenli Portal İşleme-merkezi

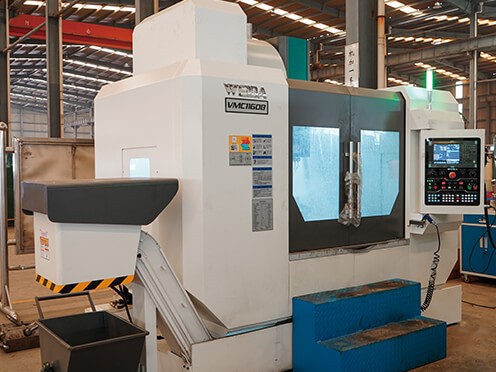

Dikey CNC İşleme Merkezi

CNC Delme ve Freze İşleme Merkezi

Dik İşleme Merkezi

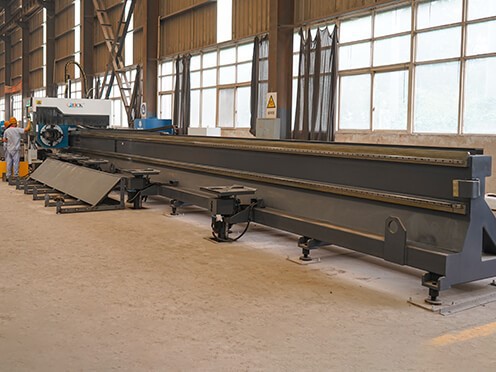

Lazer Boru Kesme Makinesi

Kaynak Robotu İş İstasyonu

Sıkı Kalite Kontrolü

Şu anda EXCT, ISO9001-2008 uluslararası kalite sistem sertifikasını tamamen geçmiştir; eksiksiz kalite sistemi, ürün geliştirme ve tasarım, üretim, tedarik ve tedarikten satış ve servis sürecine kadar etkin kalite kontrolünün yapıldığından emin olur.

EXCT, ürün kalite kontrolünün başarısını sağlamak için titiz ve yetenekli bir denetim ekibine sahiptir. Kalite kontrol departmanı, müşterilere teslim edilen her ekipmanın nitelikli olduğundan emin olmak için hammadde tedariki, üretim ve kurulum aşamalarından geçen sıkı bir test sürecine sahiptir.

Müşteri kalite denetimi

Üçüncü-taraf kalite denetimi

Üçüncü-taraf kalite denetimi

Kendi-denetim

Kendi-denetim

Kendi-denetim

Kendi-denetim

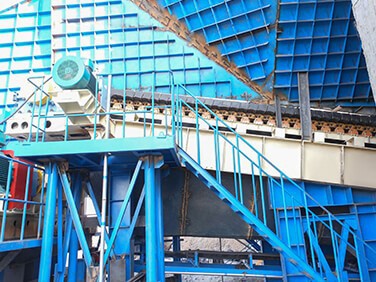

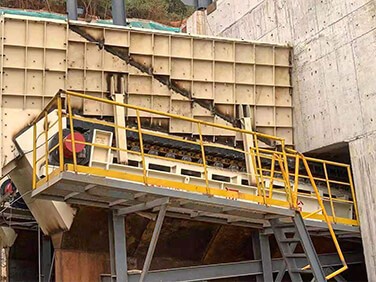

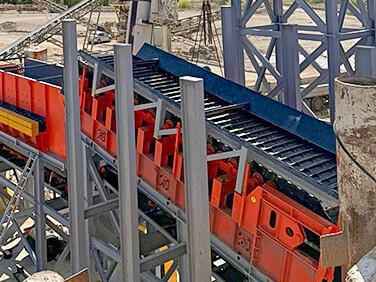

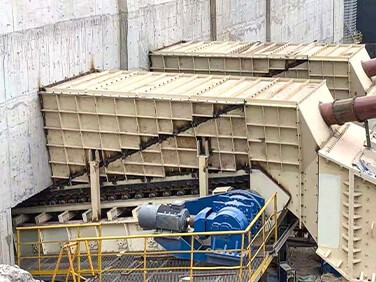

Zincir Apron KonveyörVakalar

Gereksinimlerinizi gönderin ve teknik mühendislerimizden biriyle projeniz hakkında konuşun.

En Uygun Ürün Çözümünü ve Teklifini Ücretsiz Alın!!!

Genel Teknik Özellikler

Zincirli Apron Konveyör, en iyi konfigürasyonu sağlamak ve tüm gereksinimlerinizi karşılamak üzere her uygulama malzemesi için özelleştirilmiştir. Daha fazla konfigürasyon için lütfen teknik mühendislerimizle iletişime geçin.

Modeli	Tava genişliği (mm)	Hız (m/s)	Maksimum besleme boyutu (mm)	Demiryolu (adet)	Kapasite (m³/h)	Uzunluk(m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Seçim Talimatı

1.Hangi malzeme kullanılacak:______
2. Taşıma kapasitesi: ______t/saat
3.Malzeme yoğunluğu: ______t/m³
4.Baş dişlisi ile kuyruk dişlisi arasındaki merkez mesafesi:______m
5.Zincirli Apron Konveyörün düzeni eğimli mi yoksa yatay mı? Eğimli ise eğim derecesi nedir______ derece
6.Maks. besleme malzemesinin granül boyutu: ______mm
7.Maks. Granülün tüm malzeme içindeki yüzdesi:______ %
8. Malzemeyi Zincirli Apron Konveyöre beslemek için hangi ekipman kullanılır:______
9. Malzemeyi Zincirli Apron Konveyörden boşaltmak için hangi ekipman kullanılır:______
10.Çalışma güç kaynağı: ______V ______HZ
11.Gerekli miktar: ______
12. Normal şartlarda Zincirli Apron Konveyörün yukarı akış ekipmanı haznedir. Mühendislerimizin Zincir Apronlu Konveyörün gücünü hesaplamasını kolaylaştırmak için, haznenin ön tasarım şemasını veya-elle çizilmiş çizimlerini sağlayabilir misiniz?
